D-förmige Sattelstütze vermessen: die Maße, aus denen eine passende Halterung entsteht

Bei einer runden Sattelstütze ist der Fall schnell erledigt: 27,2 mm, fertig — der Durchmesser beschreibt den Querschnitt vollständig. Bei D-förmigen, ovalen und anderen Aero-Profilen ist das anders. Zwei Stützen können dieselbe maximale Breite und dieselbe maximale Tiefe haben und trotzdem völlig unterschiedliche Rundungen besitzen. Genau diese Rundungen entscheiden darüber, ob eine Halterung später spielfrei sitzt oder an zwei Punkten aufliegt und sich verdreht.

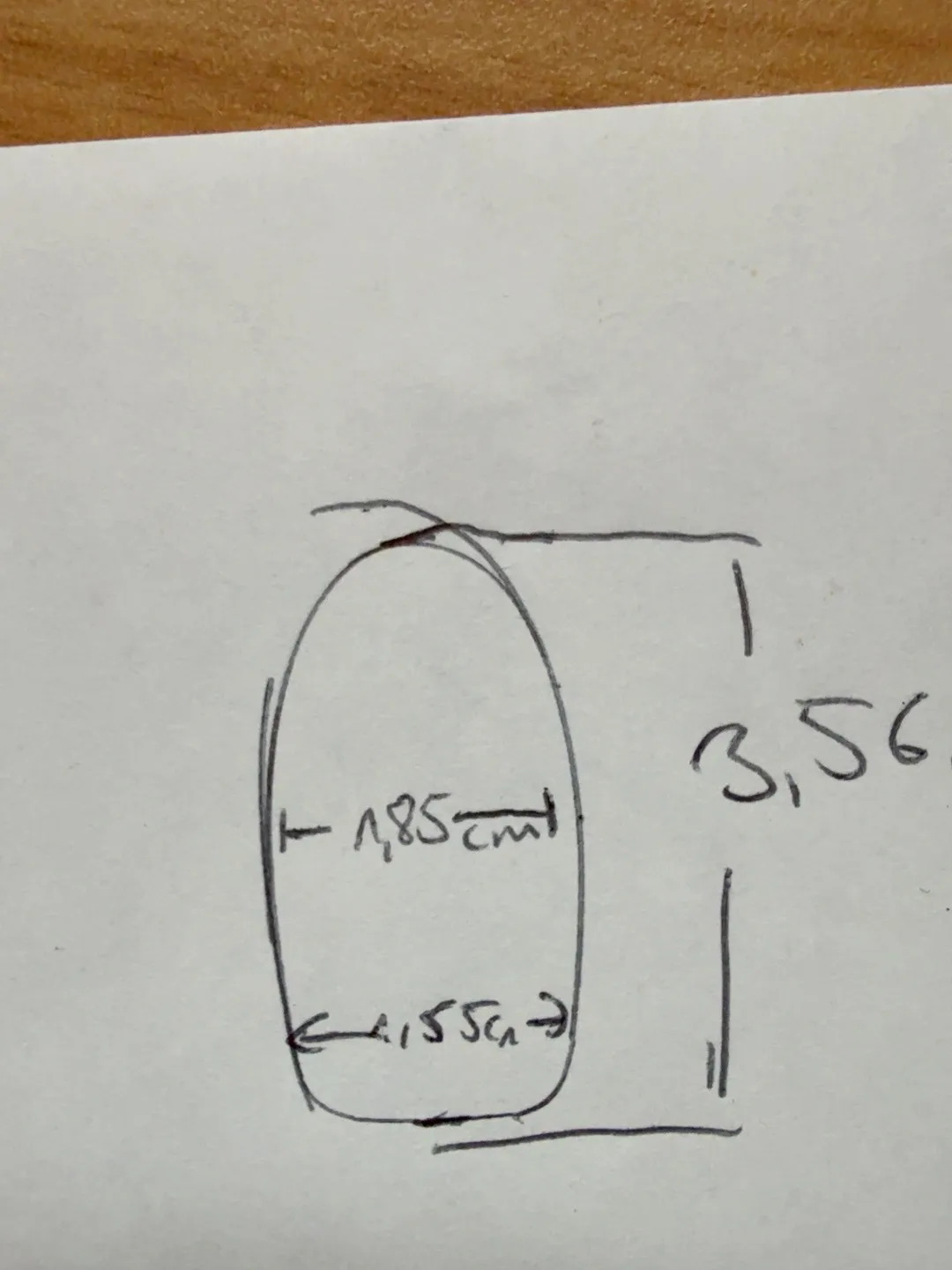

Die gute Nachricht vorweg: Der Einstieg ist kleiner, als diese Anleitung lang ist. Ein abgepaustes Profil mit zwei, drei eingetragenen Maßen reicht schon als Startpunkt. So sieht das aus:

Mehr war das nicht: Kontur auf Papier durchgepaust, die größte Breite eingetragen, eine zweite Breite weiter unten, dazu die Gesamttiefe. Damit lässt sich arbeiten.

Dazu gehört noch eine Angabe, die nichts mit dem Messschieber zu tun hat: Radtyp und Modell, bei Bedarf auch die Rahmengröße. Damit lässt sich der Sitzrohrwinkel eingrenzen — und der entscheidet, wie die Halterung stehen muss, damit das Rücklicht am Ende senkrecht leuchtet. Die Kontur allein sagt darüber nichts. Bei abgeknicktem Sitzrohr braucht es dafür noch einen Schritt mehr, weiter unten steht er.

Alles, was jetzt folgt, macht die Kontur genauer — es ist keine Hürde, die du vor der ersten Anfrage nehmen musst. Schick lieber eine Zeichnung mit Lücken als gar keine.

Was du brauchst

Weißes Papier, einen feinen Stift, ein Lineal und dein Smartphone. Ein Messschieber ist hilfreich, aber kein Muss: Linealmaße wie im Bild oben reichen für den ersten Entwurf. Sag in dem Fall kurz Bescheid, damit klar ist, mit welcher Genauigkeit gearbeitet wird.

An der späteren Montageposition messen

Entscheidend ist der Querschnitt genau dort, wo die Halterung später sitzt. Das untere Ende einer ausgebauten Stütze ist eine praktische Vorlage, hat aber nicht zwangsläufig dieselbe Form: Manche Stützen verändern Breite, Tiefe oder Kontur über ihre Länge.

Markiere deshalb zuerst auf einem seitlichen Foto der eingebauten Stütze, wo die Halterung sitzen soll. Dann miss an dieser Stelle:

• Breite — das größte Außenmaß von links nach rechts, quer zur Fahrtrichtung.
• Tiefe — das größte Außenmaß von vorne nach hinten, in Fahrtrichtung.

Verjüngt sich die Stütze im geplanten Klemmbereich, nimm beide Maße am oberen und am unteren Rand dieses Bereichs auf und notiere den Abstand zwischen den beiden Messstellen.

Leg die Backen des Messschiebers nur leicht an, das schont die Oberfläche und verhindert, dass du bei Carbon zu fest zudrückst. Miss ein zweites Mal zur Kontrolle. Notiere alle Werte in Millimetern und nur mit der Genauigkeit, die du wirklich ablesen kannst. Ein Foto der Skala ist hilfreich, ersetzt aber nicht den ausgeschriebenen Wert — ausgeschriebene Maße verhindern Ablesefehler auf unserer Seite.

Die Außenkontur sichtbar machen

Beim D-Profil ist vor allem der Übergang von der flachen Rückseite zu den seitlichen Rundungen entscheidend. Eine freihändige Skizze vermittelt die Grundform, ersetzt aber keine nachgezeichnete Kontur.

Ist das untere Stützenende zugänglich und rechtwinklig zur Stützenachse geschnitten, stell es auf Papier und zeichne die Außenkante nach. Ein schräg abgelängtes Ende zeigt einen verzerrten Querschnitt und ist als Vorlage nicht brauchbar — erwähne das bitte ausdrücklich, wenn es so ist.

Beim Nachzeichnen:

• Stift fein und möglichst senkrecht halten, dicht an der Außenkante führen.
• Den Außenumfang zeichnen, nicht die Innenöffnung. Die Wandstärke spielt für die äußere Passform keine Rolle.
• Die Zeichnung mit „vorne“ und „hinten“ in Bezug auf die Fahrtrichtung beschriften.
• Ist die Form links und rechts unterschiedlich, auch diese Seiten kennzeichnen. Eine unsymmetrische Kontur wird nicht automatisch gespiegelt.

Auch eine sorgfältige Umzeichnung enthält kleine Abweichungen durch Stiftbreite und Abstand zur Kante. Deshalb dienen die gemessenen Außenmaße aus dem vorigen Schritt als Kontrolle für die Zeichnung — beides zusammen ergibt erst ein verlässliches Bild.

Und eine Bitte: Bau die Stütze nicht allein für ein Foto aus, wenn du mit Ausbau und korrekter Wiedermontage nach Herstellervorgabe nicht vertraut bist. Schick in dem Fall zuerst die Maße und Fotos der eingebauten Stütze.

Genauer wird es, wenn jede Breite eine Position hat

Das ist der Schritt vom Startpunkt zur genauen Kontur — und die einzige Stelle, an der eine kleine Zusatzangabe viel bringt. „Unten 15,5 mm breit“ allein lässt offen, wie weit diese Messstelle von der flachen Rückseite entfernt liegt. Schon zwei, drei Millimeter Unterschied verändern die rekonstruierte Rundung spürbar. Im Bild oben ist genau das der offene Punkt: Die beiden Breiten stehen da, ihre Höhe im Querschnitt lässt sich nur aus der Zeichnung abschätzen.

Bei einem D-Profil dient die flache Rückseite als Bezugslinie. Von dort wird im Querschnitt rechtwinklig nach vorne gemessen. An der so bestimmten Position nimmst du die Breite parallel zur Bezugslinie auf.

Eine vollständige Angabe lautet also:

„Breite 15,5 mm bei einem Abstand von 2 mm zur flachen Rückseite.“

Die 2 mm liegen dabei im Querschnitt — sie sind kein Abstand entlang der Stütze nach oben oder unten. Und das Beispiel ist keine Vorgabe: Die Zahlen sind beliebig, wichtig ist allein die Kombination aus Breite und Position. Weitere Messstellen bei 5 und 10 mm Abstand beschreiben die Kontur deutlich besser, sofern sie sich zuverlässig messen lassen. Markier die Messlinien zusätzlich in deiner Zeichnung.

Hilfreich ist außerdem die Länge des tatsächlich geraden Abschnitts an der Rückseite, ohne die abgerundeten Ecken. Wenn der Beginn der Rundung nicht eindeutig zu erkennen ist, kennzeichne den Wert als unsicher oder lass ihn weg.

Fehlende Werte bitte offenlassen statt schätzen. Eine Lücke ist bearbeitbar — im Zweifel wird nachgefragt oder an der Zeichnung abgegriffen. Ein geschätzter Wert dagegen sieht aus wie eine Messung und führt die Konstruktion still in die falsche Richtung.

So fotografierst du die Kontur

Für die Zeichnung: flach auf helle Unterlage legen, Lineal direkt daneben, beide in derselben Ebene. Kamera mittig über dem Blatt, gerade nach unten. Vermeide schräge Aufnahmen, harte Schatten und sehr nahe Weitwinkelaufnahmen — die verziehen die Proportionen.

Für das offene Stützenende: Kamera entlang der Stützenachse auf den Querschnitt, Außenkante vollständig sichtbar und scharf. Ein Maßstab müsste hier auf Höhe der Schnittfläche liegen; ein weiter hinten liegendes Lineal liefert keinen verwertbaren Maßstab, sondern nur eine falsche Sicherheit.

Zeichnung und Foto ergänzen sich: Die bemaßte Zeichnung zeigt die Messpositionen, das Foto hilft bei der Beurteilung der Rundungen. Ist das Stützenende nicht zugänglich, sind Fotos der eingebauten Stütze der Ausgangspunkt.

Was über den Querschnitt hinaus gebraucht wird

Für die reine zweidimensionale Kontur ist der Sitzrohrwinkel nicht nötig. Sobald daraus aber eine Halterung werden soll, die ein Rücklicht senkrecht ausrichtet, werden Neigung der Stütze und gewünschte Geräteposition relevant — und die Stütze steht nun einmal im Winkel des Sitzrohrs.

Der Ausgangspunkt dafür sind Radtyp und Modell, bei größenabhängiger Geometrie zusätzlich die Rahmengröße. Damit lässt sich die Herstellergeometrie heraussuchen — und an der Stelle lohnt ein zweiter Blick, weil die Tabelle oft nicht das angibt, was hier gebraucht wird.

Geometriedaten nennen meist den effektiven Sitzrohrwinkel. Der wird an einer gedachten Linie vom Tretlager zur Sattelposition gemessen. Gesucht ist aber der tatsächliche Winkel des oberen Sitzrohrabschnitts, denn in dem steckt die Stütze. Bei einem durchgehend geraden Sitzrohr sind beide Werte gleich. Ist das Sitzrohr gekröpft, abgeknickt oder ums Hinterrad herumgeführt — bei Kompaktgeometrie und vielen Aero-Rahmen üblich —, können sie ein gutes Stück auseinanderliegen. Ein Halter mit fest eingebautem Winkel steht dann schief, obwohl jede abgefragte Angabe korrekt geliefert wurde.

Deshalb zwei Dinge:

• Sag uns, ob dein Sitzrohr gerade durchläuft oder abgeknickt ist. Ein Blick von der Seite reicht dafür.
• Das seitliche Foto mit der markierten Montageposition erledigt den Rest. Wenn Sitzrohr und Stütze darauf in voller Länge und möglichst senkrecht von der Seite fotografiert sind, lässt sich der tatsächliche Winkel daraus abgreifen und gegen die Tabelle prüfen.

Bleibt es unklar, fragen wir nach einem gemessenen Winkel — etwa mit einer Wasserwaagen-App am ausgerichteten Rad. Selbst messen musst du also nur im Zweifelsfall, aber die Tabellenangabe allein reicht bei abgeknicktem Sitzrohr nicht.

Auch eine Schutzfolie oder Gummieinlage zwischen Stütze und Halterung beeinflusst die Konstruktion — gib sie mit Dicke separat an. Die Maße der Stütze selbst schickst du bitte unverändert: Spiel und Platz für eine Einlage werden erst beim Konstruieren berücksichtigt. Wer vorher selbst etwas aufschlägt, verdoppelt die Toleranz.

Vor der fertigen Halterung: Passformprobe

Aus Fotos und Handmaßen entsteht zunächst eine angenäherte Kontur, keine exakte Kopie. Ein kurzer Probedruck nur des Profils zeigt, ob die Form passt, irgendwo aufliegt oder zu viel Luft lässt. Korrekturen laufen dann in die Konstruktion, bevor die vollständige Halterung gedruckt wird.

Eine passende Kontur sagt allerdings noch nichts über Belastbarkeit oder ein geeignetes Anzugsmoment aus. Diese Punkte werden für die fertige Konstruktion gesondert geprüft.

Messformular zum Kopieren

Das ist die Vollversion, nicht die Eintrittskarte. Zeichnung, größte Breite, größte Tiefe sowie Radtyp und Modell — damit kann es losgehen. Alles Weitere füllst du aus, soweit du es sicher messen kannst; offene Punkte bleiben offen.

Rad und Stütze

• Fahrradhersteller, Modell und Radtyp
• Modelljahr und Rahmengröße — Ausgangspunkt für den Sitzrohrwinkel
• Sitzrohr gerade durchlaufend oder abgeknickt/gekröpft? Gerade / Abgeknickt / Unklar
• Falls bekannt: gemessener Winkel der Sattelstütze zur Waagerechten in Grad
• Sattelstütze Hersteller und Modell, falls bekannt
• Gewünschte Montageposition — im beigefügten Foto markiert

Maße an der Montageposition

• Maximale Breite in mm
• Maximale Tiefe in mm
• Länge des geraden Abschnitts an der Rückseite in mm, falls sicher messbar

Zusätzliche Breiten im Querschnitt

Abstand von der flachen Rückseite nach vorne	Breite an dieser Stelle
2 mm	… mm
5 mm	… mm
10 mm	… mm

Kurz zu beantworten

• Verändert sich der Querschnitt im Montagebereich? Ja / Nein / Unklar — falls ja: obere und untere Messwerte plus Abstand der beiden Messstellen
• Entspricht das abgezeichnete Ende der Montageposition? Ja / Nein / Unklar
• Ist das Stützenende rechtwinklig zur Stützenachse geschnitten? Ja / Nein / Unklar
• Schutzfolie oder Einlage geplant? Falls ja, mit Dicke

Fotos im Anhang

• Montageposition seitlich markiert — möglichst so, dass Sitzrohr und Stütze in voller Länge zu sehen sind
• Außenkontur mit danebenliegendem Lineal
• Stützenende von vorn, falls zugänglich

Ergänze am Schluss, welche Maße du als unsicher einstufst. Diese Einschätzung ist für die Konstruktion so wertvoll wie die Zahl selbst.

Vielleicht ist Messen gar nicht nötig

Für verbreitete Profile gibt es die Halterung schon fertig — dann brauchst du nur das Modelljahr, nicht den Messschieber:

• Runde Stütze 27,2 mm → Halter für runde Sattelstützen
• Rose Backroad bis MY2023 und Reveal → Halter für Backroad/Reveal
• Rose Xlite und Backroad FF ab MY2024 → Halter für Xlite und Backroad FF

Welches Profil zu deinem Rad gehört, klärt der Profilvergleich in zwei Minuten. Warum D-Shape dabei keine Norm, sondern nur eine Bauform ist, steht im Beitrag zur Varia-Halterung am Rose Backroad.

Passt nichts davon: Schick die Maße, die Zeichnung und die Fotos über /anfrage — du bekommst eine Einschätzung zu Passform und Machbarkeit zurück. Wenn der Halter dann sitzt, zeigt die Montageanleitung, wie er sauber ans Rad kommt.
