Überhöhung beim GPX-Relief: warum Berge maßstabsgetreu flacher sind
Was der Überhöhungsfaktor im Relief macht, warum er nie unter 1,0 geht und ab wann Gipfel zu Nadeln werden — mit den gemessenen Werten aus der Serie.
Sa Calobra hat 668 Höhenmeter auf 9,4 Kilometer. Auf einer 14-cm-Kachel ergibt das ein Relief von 36,5 mm — ohne jede Überhöhung, exakt im selben Maßstab wie die Fläche. Der Berg trägt sich selbst.
Dieselbe Rechnung für eine Alpenüberquerung über gut 1.100 Kilometer: 0,8 mm. Eine Platte mit Struktur, kein Relief.
Beide Modelle sind maßstabsgetreu. Der Unterschied liegt nicht in der Bearbeitung, sondern in der Geografie.

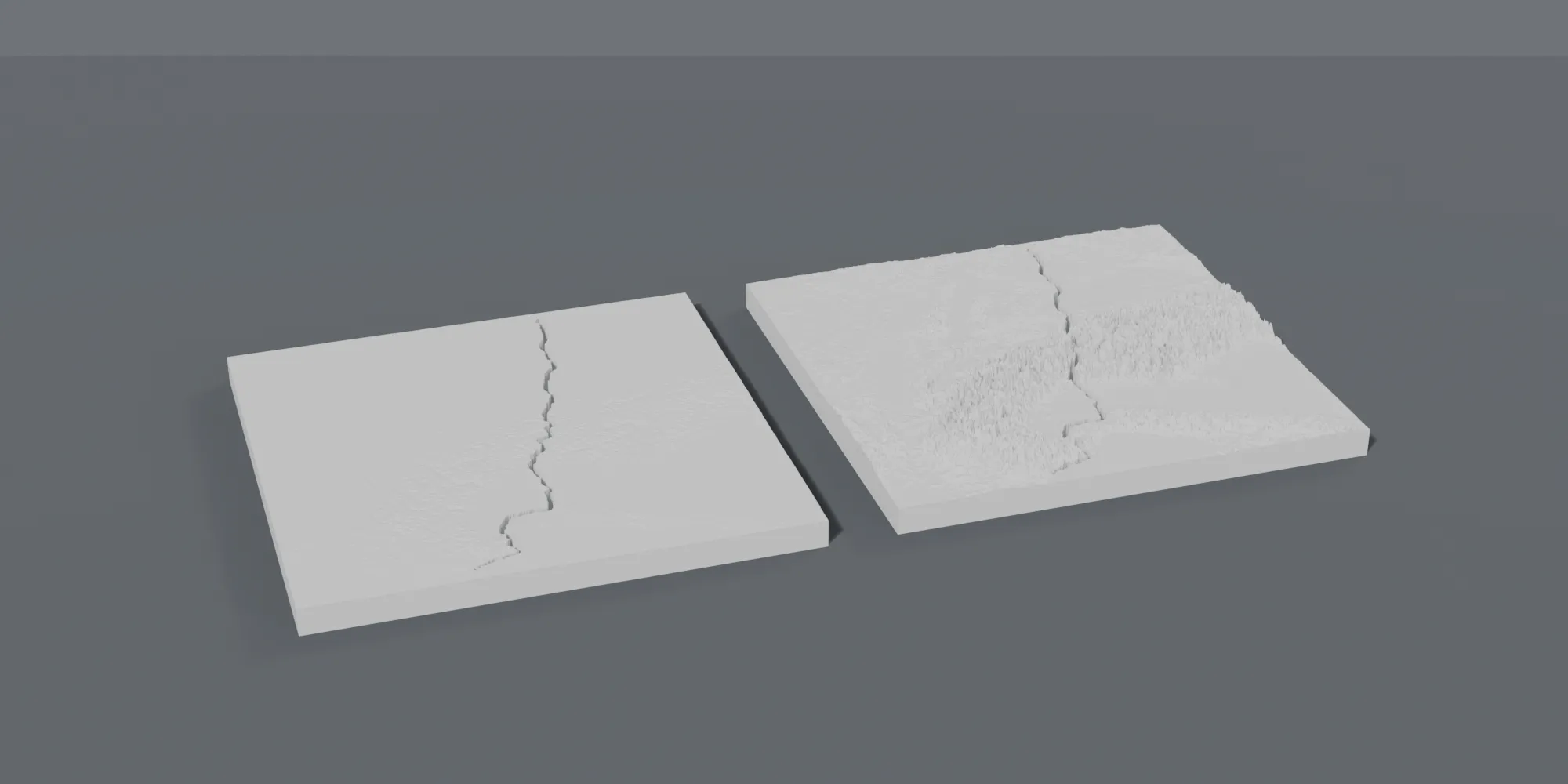

Zweimal dieselbe Strecke auf derselben 14-cm-Kachel: links Faktor 1,0 mit 0,9 mm Relief, rechts Faktor 10 mit 8,5 mm. Alles andere ist identisch.
Ein Relief hat zwei Maßstäbe
In der Fläche und in der Höhe. Sind beide gleich, ist das Modell eine echte Miniatur — in allen drei Achsen derselbe Faktor. Der Überhöhungsfaktor verändert nur die Höhe.
Entscheidend ist, wie viel Gelände auf die Kachel muss. Wir rechnen das als Detailmaßstab: Boxbreite in Metern je Millimeter Kachelbreite.
| Anstieg | Detailmaßstab | Relief bei Faktor 1,0 |
|---|---|---|
| Sa Calobra | 21,5 m/mm | 36,5 mm |
| Coll de Sóller | 24,3 m/mm | 39,2 mm |
| Alpe d’Huez | 24,2 m/mm | 51,2 mm |
| Puig Major | 50,4 m/mm | 26,6 mm |
Alpe d’Huez wird das höchste der vier, weil dieselbe Höhendifferenz auf kompakterer Fläche liegt. Der Berg ist steiler — das soll man sehen. Puig Major bleibt flacher, weil der Ausschnitt größer ist.
Die Höhe ist damit kein Vorgabewert, sondern ein Ergebnis.
Nach unten ist bei 1,0 Schluss
Ein konstantes Höhen-Zielband wäre der naheliegende Gegenentwurf: alle Reliefs gleich hoch, jedes mit eigenem Faktor. Es ist aber falsch. Sa Calobra mit 668 hm ragte dann exakt so hoch auf wie das Stilfser Joch mit 1.848 hm.
Deshalb die Regel: Faktor 1,0 ist die Untergrenze. Nach oben ist Überhöhung eine sichtbare Darstellungsentscheidung. Nach unten wäre sie eine Behauptung über den Berg.
Für einzelne Anstiege bleibt es bei genau 1,0. Sie sind steil genug, dass das Gelände ohne Zutun trägt.
Wann Überhöhung nötig wird
Bei langen Strecken kippt die Rechnung. Eine Tour über gut 1.100 Kilometer braucht einen Ausschnitt von rund 800 km Kantenlänge, damit die Strecke ganz darauf passt. Der Maßstab liegt dann bei 1:5,6 Millionen. Ein 3.000er im Ausschnitt ergibt auf der Kachel 0,8 mm.
Mit Faktor 10 werden daraus 8,5 mm. Erst dann liest sich der Alpenkamm als Gebirge und nicht als Rauheit.
Der Faktor steht bei uns immer dabei. Er ist Teil der Angabe, nicht ein stiller Eingriff.
Warum nicht einfach mehr
Das Gelände kommt aus einem Höhenraster. Bei 800 km Kantenlänge ist eine Rasterzelle gut drei Kilometer breit — auf der Kachel etwa ein halber Millimeter. Überhöhung streckt diese Zellen in die Höhe, und irgendwann steht dort eine Steilkante, die im Gelände keine Entsprechung hat.
Messbar an der Flächenneigung des fertigen Modells:
| Überhöhung | Flächen steiler als 70° |
|---|---|
| 10-fach | 6 von 100 |
| 20-fach | 9 von 100 |
| 30-fach | 14 von 100 |
Bei 30-fach ist jede siebte Fläche eine Wand. Das Gebirge zerfällt in Einzelspitzen, die Gipfel werden im Druck empfindlich, und die Form des Massivs geht verloren. Was nach mehr Relief aussieht, ist weniger Information.
Was das für deine Tour heißt
- Ein einzelner Anstieg — Faktor 1,0. Maßstabsgetreu, das Relief trägt sich selbst.
- Mehrtagestour oder Region — je nach Ausschnitt zwischen 3 und 7.
- Strecke über mehrere Länder — um 10. Darunter bleibt es flach, darüber wird es zackig.
Das sind Ausgangswerte, keine Vorschrift.
Bei einer Anfrage rechnen wir mehrere Stufen
Welcher Faktor zu deiner Tour passt, ergibt sich aus dem Ausschnitt — aber die letzte Stufe ist Geschmackssache. Der eine will die Alpen als Kamm sehen, der andere lieber eine ruhige Karte, auf der die Linie führt.
Deshalb legen wir uns nicht vorab fest. Wir rechnen deine Route in mehreren Überhöhungen durch und schicken dir die Varianten als 3D-Vorschau — nebeneinander, wie im Bild oben. Der Unterschied ist dort in einer Sekunde zu sehen, in Zahlen dagegen kaum vorstellbar.
Du entscheidest, welche Variante gedruckt wird. Erst danach geht das Modell in die Fertigung.
